锦绣城5栋1103号房水电安装完成 水电布线走管图拍摄记录

项目概况

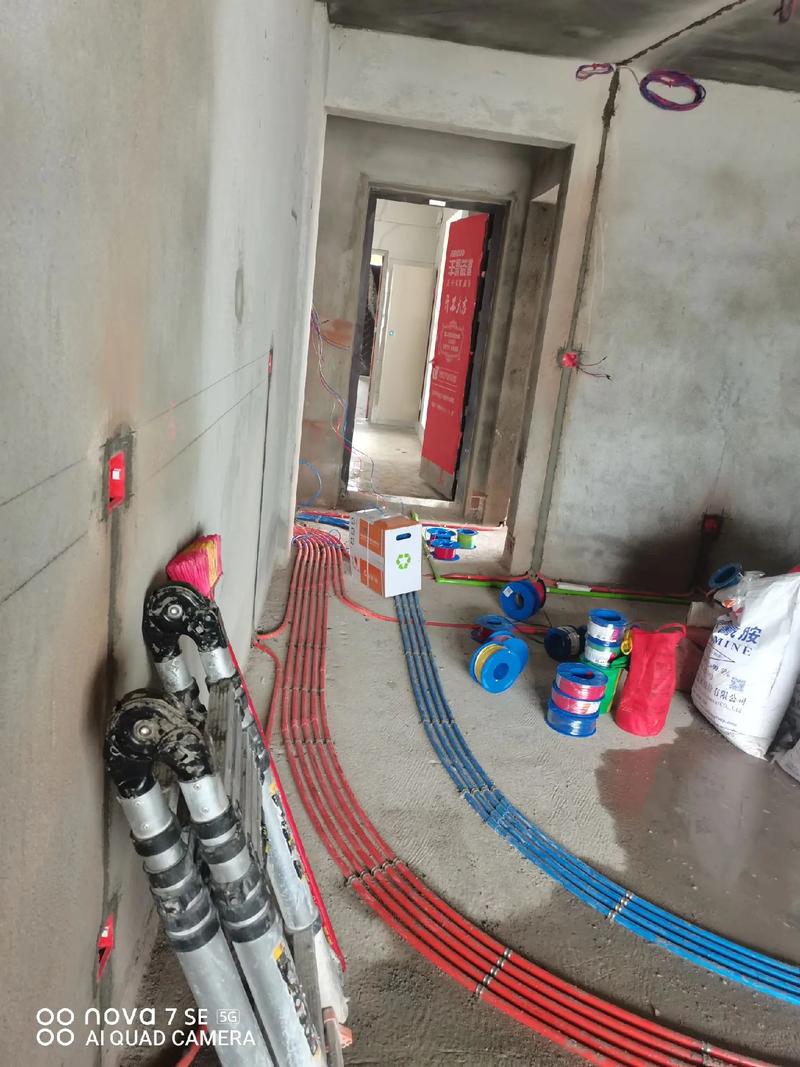

本次水电安装记录位于锦绣城5栋1103号房，目前全屋水电安装施工已完成，进入影像存档阶段。此次拍摄重点为水电布线走管图，涵盖强弱电上翻、水管走顶、厨卫排水定位及全屋回路分布，目的是为后续泥木施工提供准确定位依据，同时也为业主日后检修、打孔、改造留下完整的隐蔽工程影像资料。

拍摄准备

拍摄前先对各房间进行简单清理，去除地面杂物和施工垃圾，确保管线走向清晰可见；同时开启室内临时照明，对各配电箱回路、水管阀门、排水口位置做编号拍照，避免混淆。照片中应能体现管线管径、离墙距离、板面走向，对有防水要求的区域——卫生间、厨房、阳台——同步拍摄墙面水口高度与地面排水管位，便于后期对照施工图复核。

布线走管图：强电系统

1103号房强电采用分回路布线，照明、普通插座、厨房插座、卫生间插座、空调插座和即热型热水器各设独立回路，全部由室内配电箱集中控制。

电管走墙和顶面，沿顶面敷设时使用管卡固定支架，间距控制在80厘米以内，转角处采用冷弯管弯或专用弯头连接，保证管壁完整、光滑。埋墙管线均为竖直走向，横向开槽仅在必要位置短距处理。强电与弱电铺设保持间距：平行走向时距离不小于30厘米，交叉处用铝箔或十字静电贴包裹屏蔽，避免强弱电互扰。
