两室一厅住宅水电改造设计指南 电路走线图与水电安装全解析

家庭装修中，水电改造是隐蔽工程的核心，直接关系到居住安全与生活便利。对于两室一厅的户型，科学的水电设计不仅能满足日常需求，还能为未来生活预留弹性。本文将从电路走线图设计、水路布置、安装规范及注意事项等方面，为您提供一份实用的水电改造指南。

一、电路走线图设计原则

1. 回路划分

两室一厅建议至少划分8-10个独立回路：

• 照明回路1-2个（客餐厅、卧室、厨卫可分开）
• 普通插座回路2-3个（客厅、卧室、厨房、卫生间分路）
• 空调回路2个（主卧、次卧各一路，客厅空调单独一路）
• 厨房专线1个（大功率电器如烤箱、微波炉）
• 卫生间专线1个（浴霸、电热水器）
• 冰箱单独回路1个（便于长期外出断电）

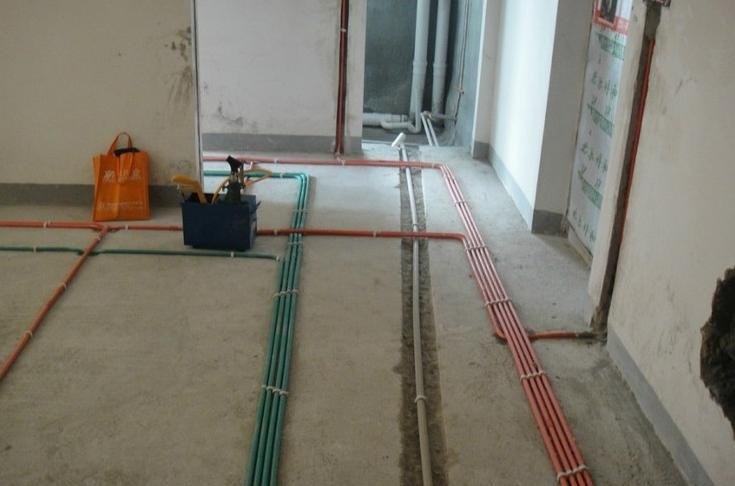

2. 走线方式

• 横平竖直：墙面走线须垂直，地面可点对点斜走，但需避开后期打孔区域。
• 强弱电分离：强电（电源线）与弱电（网线、电视线）间距≥30cm，交叉处用锡箔纸屏蔽。
• 线管规格：照明用1.5mm²线，插座2.5mm²，空调及厨房大功率4mm²，入户主线6-10mm²。

3. 插座点位布置（以两室一厅为例）

• 客厅：电视墙4-5个（电视、路由器、机顶盒、音响），沙发两侧各1个（手机充电），空调专用1个，预留1-2个。
• 主卧：床头两侧各1个（带USB），书桌2个，空调1个，预留1个。
• 次卧：床头2个，书桌2个，空调1个。
• 厨房：台面4-6个（电饭煲、微波炉、烧水壶等），油烟机1个，冰箱1个，洗碗机/烤箱预留。
• 卫生间：镜柜旁1个（吹风机），马桶旁1个（智能马桶盖），电热水器1个（带开关）。
• 餐厅：餐桌旁1-2个（火锅、充电）。

二、水路改造设计

1. 给水管布置

• 走顶不走地，便于后期维修，漏水时易发现。
• 冷热水管间距≥15cm，左热右冷，上热下冷。
• 厨房、卫生间各设独立阀门，便于分区控制。

2. 排水管改造

• 尽量缩短路径，保证坡度（1%-2%）排水顺畅。
• 洗衣机、洗手盆、地漏需设存水弯防臭。
• 马桶移位采用壁挂式或扁管移位器，距离不宜超过1米。

3. 防水工程

• 卫生间墙面防水高度≥1.8米，厨房≥0.3米。
• 闭水试验48小时，检查楼下无渗漏。

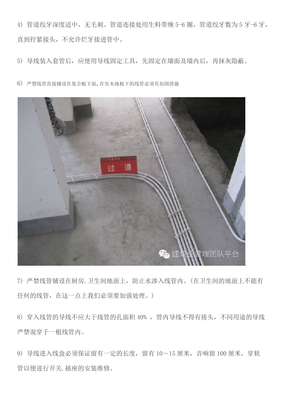

三、水电安装规范

1. 开槽：避免横向开槽（承重墙严禁），深度以线管埋入后低于墙面5mm为宜。
2. 布线：管内导线总截面≤管径40%，接头必须在接线盒内，严禁管内接头。
3. 固定：线管每80cm用管卡固定，转弯处加密。
4. 验收：电路用摇表测绝缘电阻（≥0.5MΩ），水路打压0.8MPa保持30分钟无渗漏。
5. 拍照留档：改造完成后拍摄全景照片或视频，标注尺寸，便于后期维修。

四、常见误区与避坑

• 插座宁多勿少：考虑未来智能家居扩展，每个空间预留1-2个备用。
• 线径匹配：杜绝全屋2.5mm²线，厨房、空调必须4mm²。
• 强弱电箱位置：强电箱高度1.6-1.8米，弱电箱内预留电源。
• 燃气管道：严禁私自改动，必须由燃气公司施工。

水电改造是装修的“良心工程”，建议选择有资质的施工团队，签订详细合同，明确材料品牌与验收标准。提前规划好家具尺寸与家电位置，才能让电路走线图真正贴合需求，打造安全舒适的家。
